Простые схемы усилителей НЧ карманных приемников

Схема простого 3 – х каскадного усилителя НЧ карманного приемника приведена на рис. 1.

усилителя НЧ схема

В качестве BF1 применены головные телефоны, или динамик с сопротивлением звуковой катушки 28-50 Ом. Сопротивлением R2 подбирается по максимальному неискаженному сигналу на выходе усилителя НЧ.

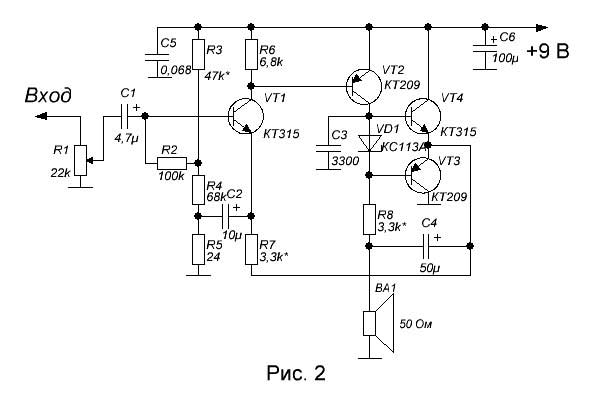

Схема более сложного усилителя НЧ для карманного приемника, работающего на динамик, представлена на рис. 2.

схема усилителя НЧ для приемника

В этой схеме выходной каскад двухтактный. Основная настройка заключается в том, чтобы выставить напряжение в точке соединения эмиттеров транзисторов VT3 и VT4, равное половине напряжения питания (4,5 В) , изменяя сопротивление R7.

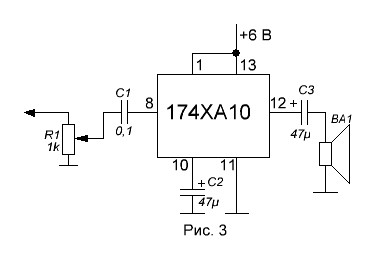

Схема простого усилителя на микросхеме К174ХА10 приведена на рис. 3
усилитель НЧ на микросхеме
Микросхема К174ХА10 является многофункциональной и содержит в себе не только усилитель НЧ но и смеситель, усилитель промежуточной частоты, детектор и др. и существует типовая схема для сборки на базе этой микросхемы супергетеродинного компактного радиоприемника. Усилитель использует только низкочастотную часть этой микросхемы.


Более подробно о микросхеме К174ХА10 можно прочитать здесь...
