Телефонный усилитель

Для увеличения громкости приема в телефонной трубке можно вмонтировать в трубку усилитель по предлагаемой ниже схеме:

схема телефонного усилителя

Такая схема может быть применена в телефонах старого образца, т.е. в телефонах с дисковыми номеронабирателями и угольным микрофоном в трубке. Питание усилителя осуществляется от телефонной линии через диодный мост VD1 - VD4, а регулировка громкости производится переменным резистором R2, установленный в трубке. Там же в корпусе телефонной трубки смонтирована и печатная плата со всеми деталями схемы.

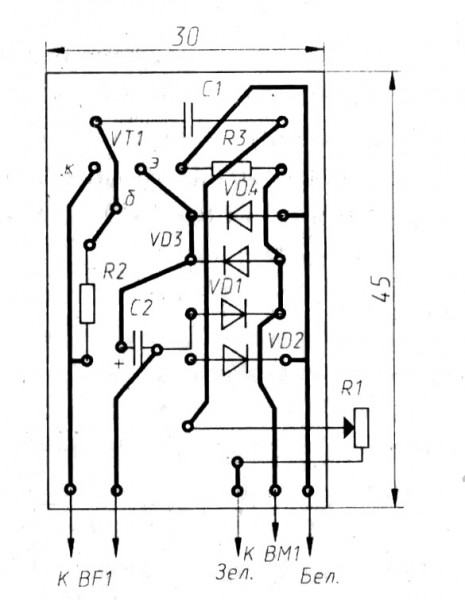

печатная плата телефонного усилителя

Прошу обратить внимание на цвет проводов в трубке, который может не совпадать у некоторых моделей телефонов.
